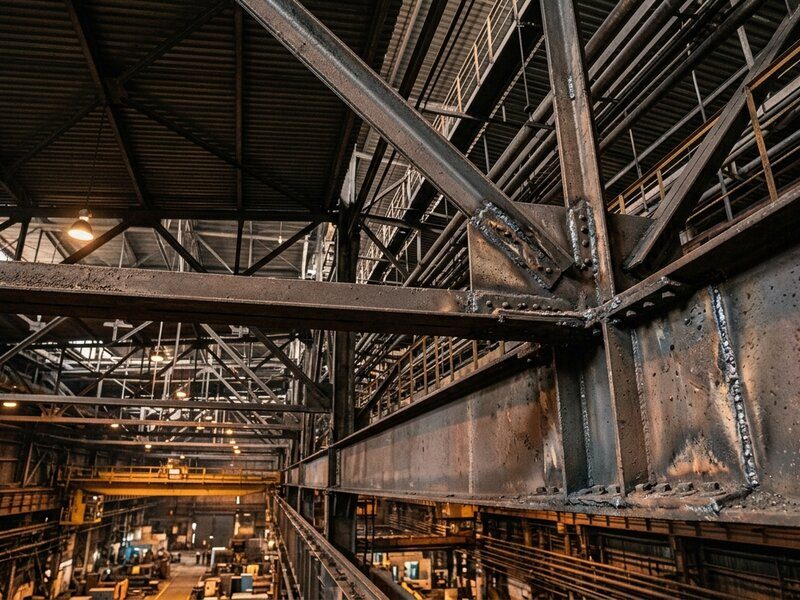

Кровельные фермы цеха 42×120 м, Ст3сп
Реализованный проект 2024 года для машиностроительного завода в Новосибирске: комплект кровельных ферм на производственный цех 42×120 м с подкрановой балкой грузоподъёмностью 10 т. Заказчику требовалось покрытие с пролётом 42 м без промежуточных колонн в зоне технологического оборудования.
Задача заказчика
Изготовить и смонтировать стропильные и подстропильные фермы для нового цеха площадью 5 040 м². Условия: пролёт 42 м, шаг ферм 6 м, снеговой район III, подкрановая балка на отметке +8,5 м, срок изготовления — до 35 рабочих дней (пуск цеха привязан к сроку).
Конструктивное решение
- Стропильные фермы: полигональные, пояса уголок 140×140×10, раскосы 100×100×8 по ГОСТ 8509-93, высота 2,4 м, 20 шт.
- Подстропильные фермы: пояса профиль 300×200×10 по ГОСТ 30245-2012, решётка уголок 100×100×8, 20 шт.
- Связи: крестовые по верхним поясам, уголок 100×100×8.
- Узлы: болтовые М24 класса 10.9, контроль момента затяжки.
- Марка стали: Ст3сп по ГОСТ 27772-2015.
Объём и сроки
| Показатель | Значение |
|---|---|
| Площадь покрытия | 5 040 м² |
| Масса ферм (комплект) | 142 т |
| Удельный расход | 28 кг/м² |
| Срок изготовления | 32 рабочих дня |
| Монтаж на объекте | 22 рабочих дня |
| АКЗ | грунт-эмаль ГФ-021, 120 мкм |
Особенности проекта
Пролёт 42 м потребовал полигональную схему стропильных ферм вместо типовой треугольной — это снизило высоту конструкции на опоре на 0,6 м и упростило крепление подкрановой балки. Подстропильные фермы изготавливались укрупнёнными блоками по 2 шт. (12 м) — монтаж шёл с двух кранов 50 т одновременно. Все 40 ферм прошли входной контроль геометрии: отклонение размера в свету не более 5 мм.
Контроль качества
На заводе каждая ферма прошла проверку диагонали (±3 мм на 42 м) и размеров в свету. Болтовые отверстия сверлились по шаблону — на стройке не было ни одного случая рассверливания. АКЗ — грунт-эмаль ГФ-021, толщина 120 мкм, контроль толщиномером на 10 % поверхности. Сертификаты на металл Ст3сп и акты УЗК переданы заказчику в комплекте исполнительной документации.
Результат
Комплект ферм смонтирован за 22 рабочих дня. Кровля из сэндвич-панелей уложена без подгонки — геометрия сдана с отклонением не более 3 мм на пролёт. Цех введён в эксплуатацию в срок. Заказчик отметил экономию 8 % по сравнению с первоначальным КП конкурента за счёт оптимизации сечений при сохранении пролёта 42 м.
