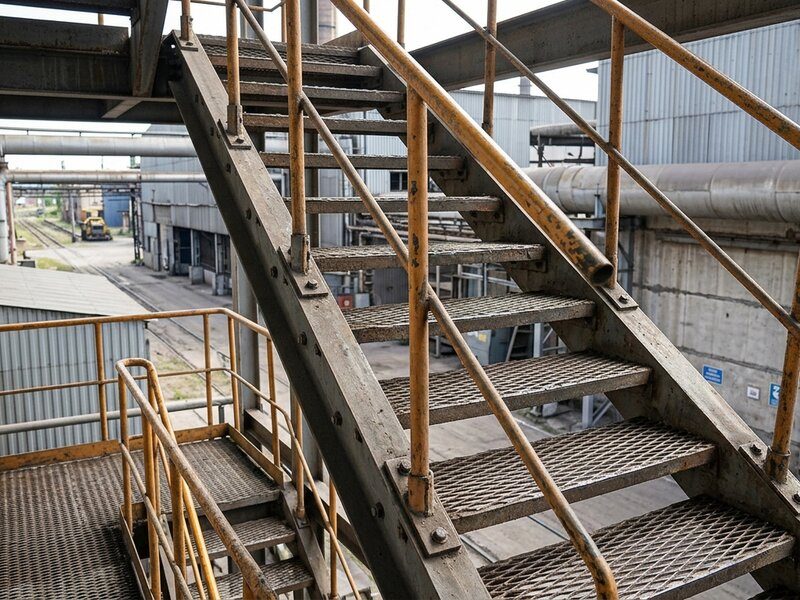

Наружная эвакуационная H=9 м

Задача заказчика

Машиностроительное предприятие в Тульской области модернизировало механосборочный цех. После переплнирования внутренних пожарных отсеков потребовалась дополнительная наружная эвакуационная металлическая лестница высотой 9 м (3 этажа цеха) с одновременным схода на технологическую площадку обслуживания вытяжных вентустановок на кровле.

Решение

Спроектировали лестницу П2 по ГОСТ Р 53254-2009 с двумя площадками: промежуточная на отметке +4,8 м и верхняя совмещённая с площадкой обслуживания вентустановок (отметка +9,2 м). Опирание — на закладные пластины 300×300×16, заранее замоноличенные в железобетонные пилоны фасада.

Угол наклона марша — 80°, ширина — 700 мм. Совмещение функций эвакуации и обслуживания вентустановок позволило заказчику сэкономить 220 тыс. руб. на отдельной площадке обслуживания.

Защита и испытания

• Горячее цинкование 75 мкм по ГОСТ 9.307 — все элементы, включая площадки и ограждения.
• Противоскользящие накладки на ступенях из абразивостойкой ленты — для надёжной работы в дождь и при наледи.
• Закладные пластины — проверка положения геодезией (допуск ±2 мм) перед монтажом.
• Испытания по ГОСТ Р 53254-2009 — статическая нагрузка маршей и узлов крепления, протокол передан в МЧС.

Объём и сроки

• Масса металлоконструкций: 2,1 т
• Высота лестницы: 9,2 м (3 этажа + сход на кровлю)
• Проектирование (КМ + КМД): 7 дней
• Изготовление + цинкование: 18 дней
• Монтаж + испытания + протокол МЧС: 5 дней
• Итого до сдачи: 30 дней

Результат

Лестница принята МЧС с первого предъявления. Цех продолжил работу без приостановки на время реконструкции. Совмещение функций эвакуации и обслуживания вентустановок одобрено проектной организацией и не вошло в противоречие с требованиями по эвакуации.
