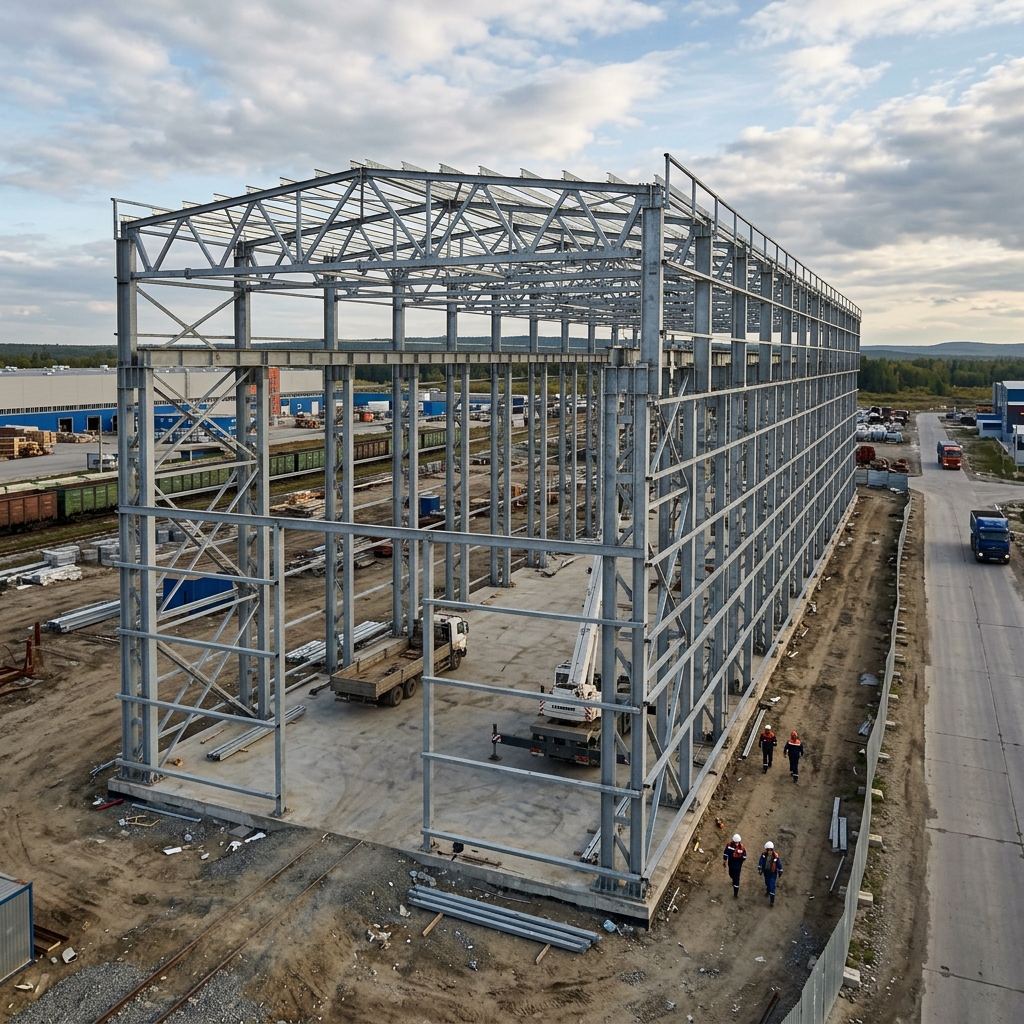

Каркас ангара 24×60 м, колонны и фермы

Реализованный проект 2024 года для логистического оператора в Московской области: каркас ангара 24×60 м под высокостеллажный склад с обшивкой сэндвич-панелями 150 мм. Заказчику требовалось здание с пролётом без промежуточных колонн под расстановку стеллажных линий с фронтальной выгрузкой.

Задача заказчика

Построить склад площадью 1 440 м² для хранения паллетированных товаров. Условия: пролёт 24 м без колонн, высота до низа фермы 9 м (для стеллажей 5 ярусов), снеговой район III, ветровой район II, выезд две секции 4×4,5 м под фуру 20 т. Срок изготовления каркаса — до 30 рабочих дней (стройплощадка простаивала).

Конструктивное решение

• Колонны: профильная труба 250×250×8 по ГОСТ 32931-2015, шаг 6 м (10 пар колонн на длину 60 м).
• Фермы стропильные: треугольные фермы из уголков 100×100×8 (пояса) и 75×75×6 (раскосы) по ГОСТ 8509-93, высота на опоре 1,2 м.
• Прогоны кровли: Z-профиль 200×60×2,5, шаг 1,5 м под сэндвич-панель 150 мм длиной 6 м.
• Связи: крестовые по колоннам в двух торцах + по верхним поясам ферм.
• Фахверки ворот: уголок 75×75×6, обрамление двух проёмов 4×4,5 м.

Объём и сроки

Особенности проекта

Шаг прогонов 1,5 м был выбран не по типовой схеме (1,8 м), а строго под длину сэндвич-панели 6 м — это сократило отходы панелей и упростило раскладку на кровле. Колонны изготавливались на стенде с поворотом — фасонки опорных частей фрезеровались по чертежу с допуском ±2 мм, что обеспечило точную посадку фермы без подгонки на стройке. Все отправочные марки маркировались по монтажным зонам — бригада ставила каркас «с колёс» без сортировки на площадке.

Результат

Каркас собран за 18 рабочих дней с одним краном 50 т и бригадой 6 человек. Геометрия сдана с отклонением не более 4 мм по плоскости стены на пролёт — сэндвич-панели легли без подгонки. Склад введён в эксплуатацию через 2,5 месяца после подписания договора.
